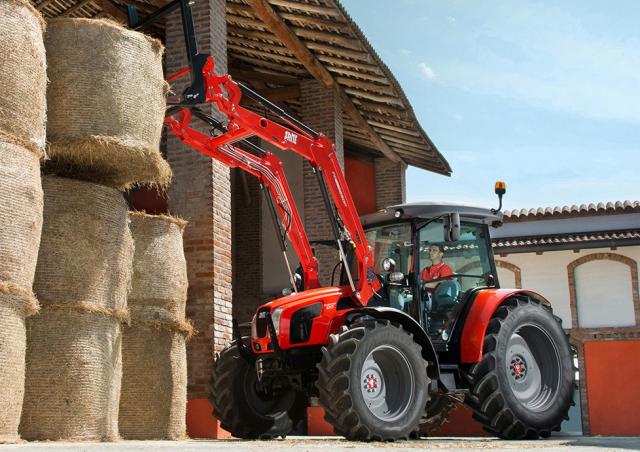

SAME Explorer 90 LD Technische Daten, Datenblätter (2015-2019)
Der Explorer 90 LD LS Allrad-Traktor wird hergestellt von Same. Finden Sie detaillierte Maschinenspezifikationen und Datenblätter ... Mehr
Der Explorer 90 LD LS Allrad-Traktor wird hergestellt von Same. Finden Sie detaillierte Maschinenspezifikationen und Datenblätter für diese Maschine hier.
Augestattet ist der Allrad-Traktor mit einem leistungsstarken Motor, womit er bis zu 88PS oder 118 PS erreichen kann. Die Maschine hat ein Eigengewicht von 2.62t. Der Same Explorer 90 LD LS gehört dem mittleren Maschinensegment der allrad-traktoren an. Die Maße dieses Modells betragen 4.1m x 2.341m x 2.6m. Diese Maschine ist mit einer 20/20 Anzahl an Gängen ausgerüstet. Für den Explorer 90 LD LS Same Allrad-Traktor ist eine Vorder-/Hinterbereifung von 360/70 R 20 bzw. 420/70 R 30 vorgesehen. Die maximale Fahrgeschwindigkeit dieses Allrad-Traktor beträgt 40km/h.
Seit dem Jahr 2015, beinhaltet dieses Modell auch Kabine. Seit 2017 sind für dieses Modell Druckluftbremse, Klimaanlage und Fronthydraulik nicht vorgesehen. Entnehmen Sie dem original Same Explorer 90 LD LS Datenblatt noch ausführlichere Spezifikationen und Maschinendetails.
Der Explorer 90 LD LS, mit einem Listenpreis von €46000 bis €59000, wurde bis zum Jahr 2017 produziert. Für detaillierte Preisinformationen und aktuelle Restwerte, besuchen Sie LECTURA Valuation.
Es besteht die Möglichkeit, den Same Explorer 90 LD LS mit anderen Allrad-Traktor Modellen zu vergleichen. Die meisten Ähnlichkeiten bezogen auf Preisentwicklung und Spezifikationen bestehen zu Lamborghini Spire F 90 GS, DEUTZ-FAHR 5090 D GS DT sowie Lamborghini Strike 90 DT MD LS. Diese Same Modelle haben die meisten Besucher auf LECTURA Specs Solaris 55 DT, Solaris 35 DT und Argon ³ 75 DT, sowie 202 weitere Allrad-Traktoren, von 28,5kW bis 157kW. Auf der Suche nach detaillierteren technischen Spezifikationen? Downloaden Sie das neueste Same Explorer 90 LD LS Datenblatt auf LECTURA Specs!
Datenblatt - Explorer 90 LD SAME
Spezifikation
Hinweis: Alle aufgeführten Daten werden vom LECTURA Specs-Team überprüft. Es können jedoch unvollständige Daten und Fehler vorkommen. Kontaktieren Sie unser Team bei Änderungsvorschlägen.
- Motorleistung 65 kW
- Bereifung hinten 420/70 R30
- Bereifung vorne 360/70 R20
- Transportlänge 4.1 m
- Transportbreite 2.341 m
- Transporthöhe 2.6 m
- Fahrgeschwindigkeit 40 km/h
- Anzahl Gänge 20/20
- Getriebeart LS
- Eigengewicht 2.62 t
- Steuergerät -/2 ew/dw
- Lenkung h
- Motorherst. SDF
- Motortype FARMotion
- Hubraum 2.887 l
- Drehzahl bei max. Drehmoment 2200 rpm
- Zylinderanzahl 3
- Emission Stufe Tier 4 f
-
Serien
### -
Dreipunkt Kategorie
### -
Abmessung lxbxh
### -
Drehmoment bei Drehzahl von-bis
### -
Zylinder Bohrung x Hub
###
steht eine 0 als Größenangabe so heißt das, dass keine Angaben vorhanden sind.
Sonderausstattung
- Kabine
- Fronthydraulik
- Frontzapfwelle
- Druckluftbremse
- ISO Bus
- Klimaanlage
