480E Case 480E Technische Daten, Datenblätter (1985—1991)

Eigengewicht: 2.592t – Bereifung: 14.9x24 – Tieflöffelbreite: 1.62m – Tieflöffel-Inhalt: 0.57m³ – Schaufelinhalt Bagger: 0.05m³ – Transportlänge: 4.6m

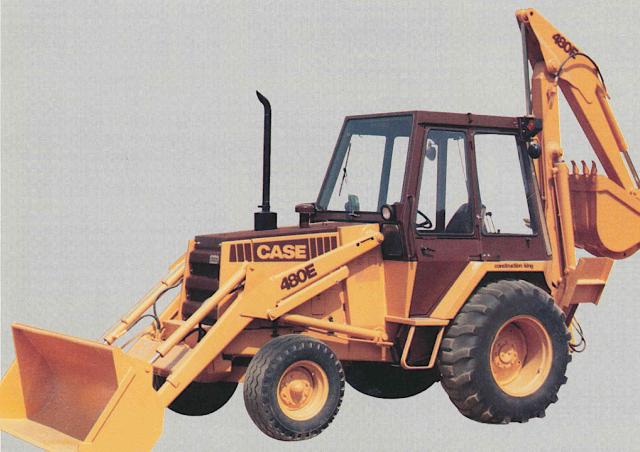

Baggerlader Case 480E

Datenblatt - 480E Case

Spezifikation

Hinweis: Alle aufgeführten Daten werden vom LECTURA Specs-Team überprüft. Es können jedoch unvollständige Daten und Fehler vorkommen. Kontaktieren Sie unser Team bei Änderungsvorschlägen.

Eigengewicht
2.592 t
Bereifung
14.9x24
Tieflöffelbreite
1.62 m
Tieflöffel-Inhalt
0.57 m³
Schaufelinhalt Bagger
0.05 m³
Transportlänge
4.6 m
Transportbreite
2 m
Transporthöhe
2.55 m
Ausbrechkraft
28.202 kN
Reißkraft bagger
36.102 kN
Reichweite
6.63 m
Grabtiefe
4.62 m
Ausschütthöhe max.
2.66 m
Fahrgeschwindigkeit
33.7 km/h
Serien
E
Motorherst.
Case
Motortype
4-390
Motorleistung
41.8 kW
Hubraum
3.917 l
Zylinderanzahl
4
Zylinder Bohrung x Hub
102x120 mm

Grundausführung mit Fahrerkabine Rops, Standardschaufel u. Zähnen, Heckbagger u. Standardtieflöffel

Sonderausstattung

Pratzenabstützung
Ja
Klappschaufel
Nein
Staplereinrichtung
Nein
Greifer
Nein
Dieselpartikelfilter
Nein
Klimaanlage
Nein
